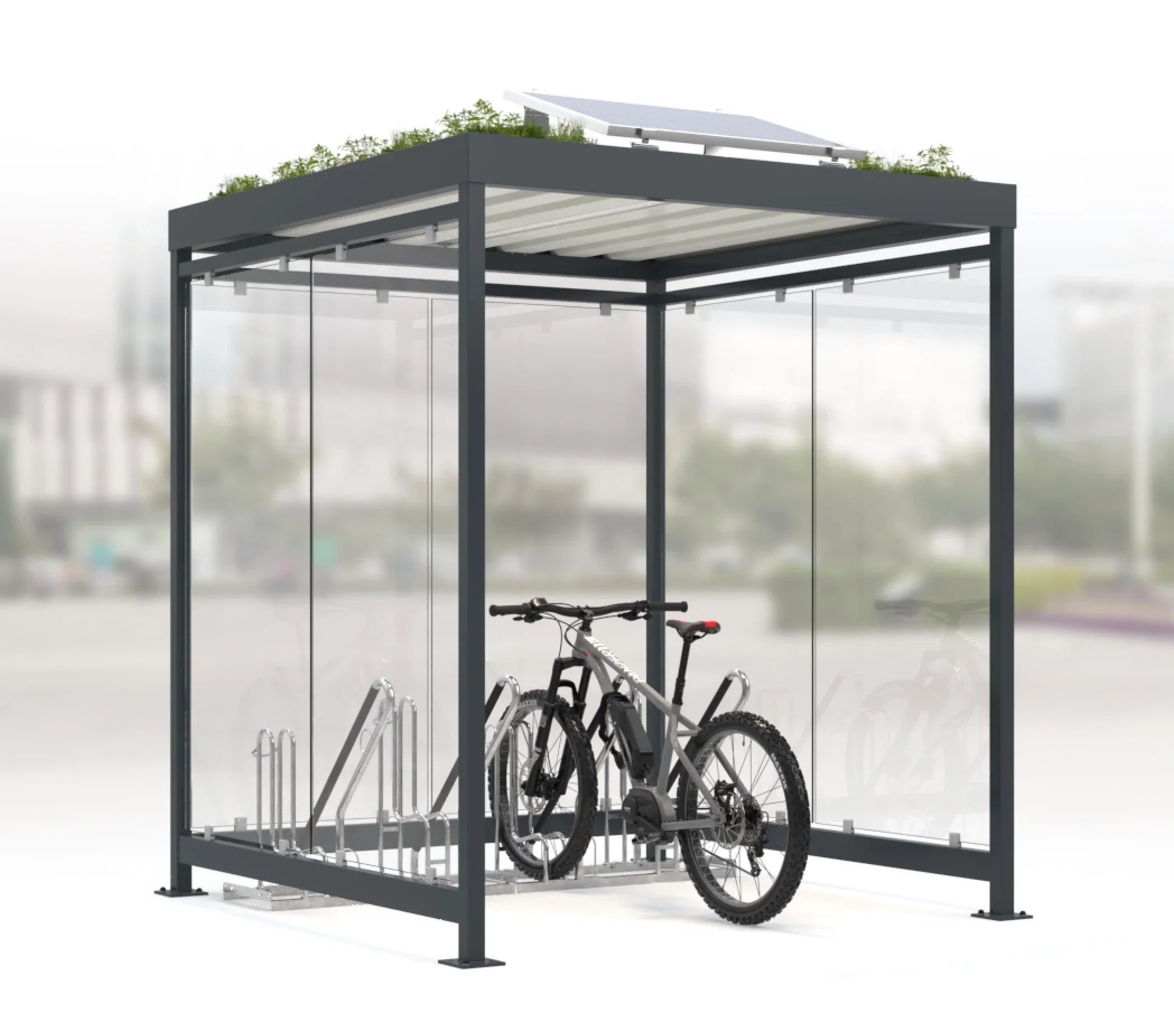

Überdachung WSM Köln K2 b/b (2,2 × 2,2 m)

Für Raucher, Mülltonnen, Fahrräder, Geräte

Hochwertige, stabile Flachdach-Überdachung. Universell einsetzbar als Wartehalle, Raucherunterstand, Fahrradgarage, Geräteschuppen oder Mülltonnenbox bzw. Mülltonnenüberdachung.

Abmessungen

• Breite: 2.165 mm
• Tiefe: 2.165 mm
• Höhe: 2.510 mm
• Lichte Höhe: 2.360 mm

Technische Daten

• Dachtyp: Trapezblech
• Entwässerung: Über Wasserspeier am hinteren Eckpfosten
• Oberfläche: Feuerverzinkt und farbbeschichtet – RAL-Farbe nach Wahl
• Rohrdurchmesser: 60 mm
• Schneelast: 1,90 kN/m² (Bausatz Sk = 1,45 kN/m²)
• Gewicht: ca. 600 kg
• Windlastzone: Zone 1 bis 3
• Garantie: 5 Jahre

Korrosionsschutz

Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert.

• Korrosivitätskategorie: C4 medium (in Anlehnung an DIN EN ISO 12944-2)
• Stahlkonstruktion (Rahmen): RAL- oder DB-Farbe nach Wahl
• Dachblech (Untersicht): RAL 9002 Grauweiß

Wind- und Schneelast

• Schneelasten: Sk = 1,9 kN/m² (Bausatz Sk = 1,45 kN/m²)
• Geeignet für Windlastzonen I–III, bundesweit zugelassen
• Typenstatik vorhanden

Verkleidung (wahlweise)

• ESG-Glas, Klarglas durchsichtig
• ESG-Glas mit keramischem Siebdruck, Motiv nach Auswahl
• Lochblech aus Aluminium, in Rahmenfarbe
• Holzverkleidung aus hochwertiger Douglasie (Europäische Lärche)

Ausführung

• Fertig montiert:
  Vollständig montiert im Herstellerwerk, Anlieferung und Positionierung per Kran-LKW am Aufstellort.
• Bausatz-Lieferung:
  Geeignet bei eingeschränkter Zufahrt oder Montage in Eigenleistung. Eine Aufbauanleitung wird zur Verfügung gestellt.

Lieferung, Entladung, Montage

• Selbstabholung ab Werk
• Lieferung mit Selbstentladung (Stapler oder Kran bauseits)
• Lieferung und Entladung per Kran-LKW, ohne Montage
• Lieferung und Entladung per Kran-LKW inkl. Montage und Bodenverankerung vor Ort

Fundament & Bodenverankerung

• Befestigung auf vorhandenem Fundament (OKF ± 0 cm)
• Gepflasterter Untergrund (OKF –20 cm): Stützenverlängerung um 20 cm
• Optional Lieferung inkl. Fertig-Betonfundamentplatte. Dadurch entfallen aufwendige Fundamentarbeiten. Die Bodenplatte wird ebenerdig auf ein bauseits vorbereitetes Sand- oder Schotterbett eingebracht. Strukturierte Oberfläche, Rutschsicherheitsklasse R13, Steinfugenraster 300 × 300 mm, schalungsglatte Stirnseiten, umlaufender Kantenbruch, inkl. statisch erforderlicher Bewehrung bis 15 kg/m².

Dachbegrünung

Optionale, modulare und nachhaltige Dachbegrünung mit Sedum-Pflanzen. Die Module lassen sich sicher in das Trapezprofil integrieren.

Beleuchtung

Standard Beleuchtung mit InLight, inkl. Präsenzmelder, vandalismusgeschützt und integriert in die Dachkonstruktion. Optional erweiterbar durch eine Photovoltaikanlage VersoVolt, zur autarken Stromversorgung ohne Erdarbeiten.

Hinweise bei Montage durch uns

• Fundamente sind bauseits nach unseren Vorgaben zu erstellen
• Fundamentplan wird mit der Auftragsbestätigung bereitgestellt
• Bemessung für normale Bodenverhältnisse (2 kg/cm²)
• Bohrtiefe mindestens 100 mm, armierungsfrei
• Keine Versorgungsleitungen im Bereich der Bodenverdübelung
• Kein Längs- oder Quergefälle im Angebot berücksichtigt
• Gefälleanpassung auf Wunsch gegen Aufpreis möglich
• Fundamente waagerecht, max. Höhendifferenz ± 5 mm
• Keine Verdübelung auf Pflaster- oder Asphaltflächen zulässig
